粉尘测量仪 ProSens NEW
当前位置:首页· 产品列表· 粉尘测量仪 ProSens NEW
粉尘浓度连续在线测量<b>——新款</b>
粉尘浓度连续在线测量——新款
粉尘测量仪 ProSens NEW
可用于测量布袋除尘系统的粉尘浓度,用于布袋破损监测,趋势监测追踪和粉尘浓度测量。
  • 大管径粉尘浓度测量
  • 所输出的粉尘浓度值为绝对值
  • ATEX 防爆认证
  • 在高温条件下测量粉尘浓度
  • 趋势信号或者绝对测量值

应用领域

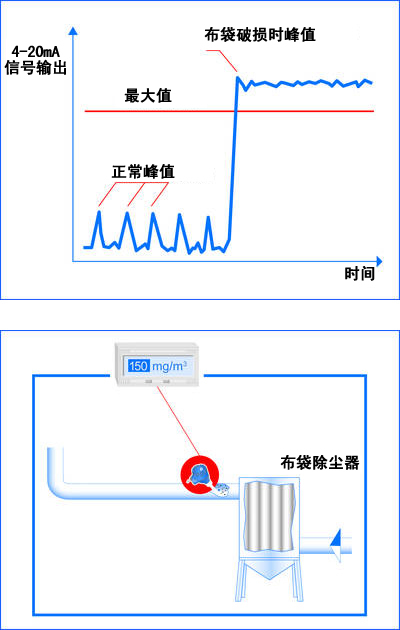

    粉尘测量仪 ProSens NEW 专门用于布袋除尘器后
粉尘浓度的监测。根据不同的工况环境其型号不同。测量提供了粉尘浓度值,可以作为趋势信号或者绝对测量值



这里,粉尘测量仪 ProSens NEW 用于以下工况在线测量:


    如果粉尘含量作为绝对值mg/m3 测量范围内进行粉尘排放;


    可用于大管径条件下的精确
测量

    可在防爆区域使用(可选型号:GasEx-Zone 1, Staub Ex-Zone 20);


    可在高温条件下测量粉尘浓度。

工作原理


      粉尘测量仪 ProSens NEW 采用静电工作原理
。如果被测粉尘出现稳定性现象,产生的测量信号与粉尘浓度成正比,尽管会出现探杆表面粉尘结垢的现象。经验表明,这一测量方法显示出了用较低成本获得准确测量结果的优点。

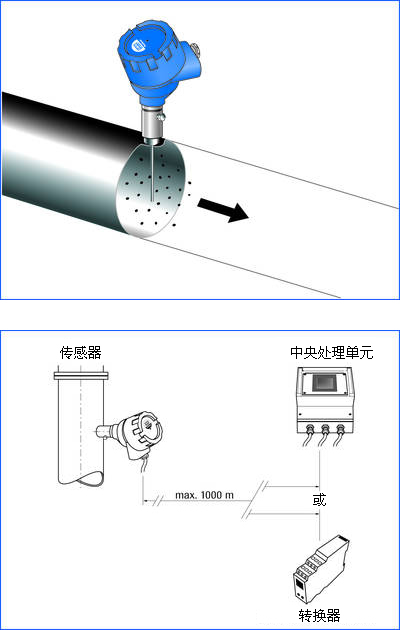

一套完整的测量系统有以下单元组成:


      ·
传感器PMS

      ·中央处理单元PME100


  中央处理单元可以制作成含有触摸屏和显示器的壁挂式或者导轨式。



安装


    粉尘测量仪 ProSens NEW 可以安装于所有的金属管道中

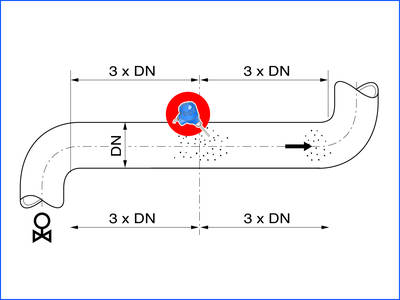

安装点应尽可能地远离弯管,阀门,阻尼器或者其它节流装置,传感器与其之间的距离最好为3倍直径长


    如果是一段约5倍直径长的非金属管道,则就必须用金属材料,箔片或者网孔很小的金属网讲管道包裹起来。


    安装点确定以后,在管道壁上钻一个稍大于底座的安装插孔,然后
在管道上垂直焊接上1英寸的安装底座传感器探杆借助螺纹固定。 传感器探杆的长度一般为管道直径的1/32/3长,探杆最短可为70mm

技术参数

传感器 被测介质 流动气体中的粉尘
粉尘颗粒 ≥ 0.3 μm
测量范围 0.1 mg/m³ ... 1000 g/m³
管道内温度 150℃(高温需定制)
压力 最高 2 bar
气体流速 最小 4 m/s
湿度 ≤ 95 % RH 或更低(无冷凝)
测量原理 摩擦/ 静电探测
阻尼时间 10 ...180 s
输出信号 继电器 5 A,24 V AC/DC (301)
隔离 4 ...20 mA (303,304,305)
环境温度 -20℃ ... +60℃
传感器杆 不锈钢,长度500至1000mm
传感器材质 Teflon (高温: Peek)
外壳 压铸铝
防护等级 IP 65,ATEX ; Kat.1/2GD
电源 24 V DC/115 V AC / 230 V AC
功率 20W/24V
电流消耗 最大1 @ 24V
防护等级 IP65依照EN 60529/10.91
工作温度 -10...+45 °C
尺寸 258×237×174 (H×W×D)
重量 约2.5kg
接口 RS485
防水接头 x M16(4.5-10mmØ)
接线端子 0.2-2.5mm2AWG24-14)
电流输出 4...20mA 负载700Ω2...10V负载>2kΩ
报警输出 3路带转换器的继电器输出,最大250VAC,1A
总量累计 复位功能
数据存储 Flash
脉冲输出 开环集电极
