静电粉尘监测仪 Dusty NEW
当前位置:首页· 产品列表· 静电粉尘监测仪 Dusty NEW
特别研制用于监测布袋除尘器袋子破损时的粉尘浓度<b>——新款</b>
特别研制用于监测布袋除尘器袋子破损时的粉尘浓度——新款
静电粉尘监测仪 Dusty NEW
Dusty NEW 采取静电原理,实时监测布袋破损情况。
  • 可监测所有种类的粉尘
  • 电子报警信号
  • 可以应用于除尘系统后的烟道中使用
  • 安装十分简便
  • 布袋破损时的实时监测
  • 调试简单
  • 性价比高
  • 4...20mA的信号输出(趋势信号)

应用领域


    静电粉尘监测仪 Dusty NEW 特别研制用于布袋除尘器布袋破损时粉尘浓度的实时监测。也适用于所有金属管道里粉尘浓度的监测,测量范围的最小值可达0.1mg/m3。静电粉尘监测仪 Dusty NEW 适用于Ex22区。

    此外,基于其迅速性和可靠性,还可作为理想型的报警开关,或者还可安装于除尘器后替代压差报警器。

    静电粉尘监测仪 Dusty NEW 采用稳定可靠的静电原理。当固体颗粒流经探杆或者撞击探杆时,
会产生一个电动势。这个电动势被转换为测量信号,当测量信号超出了测定值,系统就会报警。

工作原理


      静电粉尘监测仪 Dusty NEW
采用静电原理。当固体颗粒流经探杆或者与之相撞时,颗粒探杆的相互作用会在两者之间产生小量的静电电荷。该静电电荷在电子元件中被放大。静电粉尘监测仪 Dusty NEW是一体化的监测系统,工作电源为24VDC,为预标定型仪器仪表。粉尘(其它可测量物料)测量范围为约25 mg/m3, 用户可自行设置该参数的具体范围。在该范围上下5mg差值的测量范围内用户可以进行手动操作,以便仪表达到测量要求。如果用户不能进行初步标定,则可以按下仪表上面的Auto-Setup 按钮进行自动标定。Auto-Setup 按钮可计算出在粉尘气体管道的实际粉尘量并将其作为相关值(即正常值)存储。静电粉尘监测仪 Dusty NEW可测量所有粉尘。传感器探杆表面轻微结垢不影响测量。不锈钢探杆的长度一般是200mm在小管径情况下测量时探杆长度可缩短


      静电粉尘监测仪 Dusty NEW

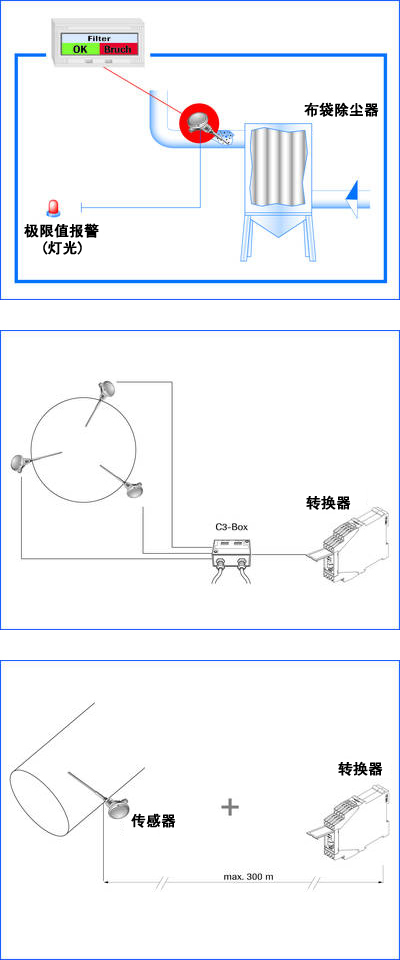

可与转换器相连接。转换器为导轨式,可将测量信号转换成连续的4 ... 20 mA 信号并输出。根据这一信号,用户可测量管道内相应的粉尘浓度。如果为更大的管径,转换器可连接3个传感器已达到最佳测量效果。

     (SWR专用标定的设备可以模拟以下条件:管径250mm,风速 14m/s,温度:25 °C ,并在此条件下进行初步粉尘标定


安装


安装点的确定

      静电粉尘监测仪 Dusty NEW 传感器的最佳安装位置是输送管道的截面上,输送管道里的被测颗粒最好分布均匀并成层流状。

      最理想的位置是在输送管的水平或者垂直部分的横截面上。在传感器两边的五倍于输送管直径距离的管道内不允许有弯头、阀门、阻尼器或其他截流装置。

      静电粉尘监测仪 Dusty NEW 需安装在金属管道上,目的是可从外部很好的屏蔽电子干扰,达到良好的接地效果。如果是非金属管道的测量,则必须用金属材料,箔 片或网孔很小的金属网将管道包裹起来。该管道的长度约为管道直径长的5倍。

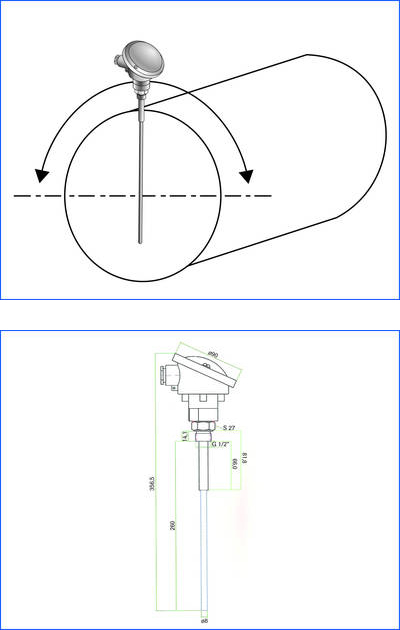

            1.静电粉尘监测仪 Dusty NEW 的安装位置,与物料流动方向成90°角
            2.在圆管中静电粉尘监测仪 Dusty NEW要垂直管道安装
            3.圆管中安装时要位于管径横截面的中央位置
            4.应避免强烈震动
            5.中央处理单元不允许直接受日照辐射,或者安装于温度高于55℃的外部环境中
            6.传感器探杆不允许接触管壁或者接触其他设备。传感器长度可缩短至100mm

:圆型截面

传感器的安装

       首先将R½ 英寸的螺纹安装底座焊接到管壁上。然后拧入静电粉尘监测仪 Dusty NEW,用外螺纹固定。

       此外,在传感器两边的五倍于输送管直径距离的管道内不允许有弯头、阀门、阻尼器或其他截流装置。

技术参数

 传感器  被测介质  流动气体中的粉尘
 粉尘颗粒  ≥0.3μm
 测量范围  最小 0.1 mg/m³
 被测量介质温度  最高 110 °C(更高需订制)
环境温度  - 20…+ 60 °C
 工作压力  最高2 bar
 气体速度 大于4 m/s
 被测介质湿度  95 % RH (无冷凝)
 测量原理  静电
 阻尼时间  1 s
 输出信号

1个报警输出

无源,NO/NC

 传感器材质  不锈钢 (220 mm)
 外壳材质  压铸铝
 防护等级  IP 65,粉尘 Ex-22(可选)
探杆 不锈钢,长度220mm
电源  24 VDC ± 10%
电源功耗  1 W
连接  2米电缆
M12 螺纹连接 (可选)
电缆 8芯电缆(屏蔽)
安装  1/2 英寸螺纹
重量  大约 0.7 公斤

产品信息/操作手册/用户信息调查表

应用领域

点击这里查看应用领域.
