微波固体流量测量仪 SolidFlow
当前位置:首页· 产品列表· 微波固体流量测量仪 SolidFlow
连续在线测量流量在20t/h以内的气力输送/自由落体物料的质量流量
连续在线测量流量在20t/h以内的气力输送/自由落体物料的质量流量
微波固体流量测量仪SolidFlow
以最简单的方法测量固体物料质量流量
  • 应用于自由落体段气力输送的固体物料
  • 通过焊接方式实现其简单安装
  • ATEX认证
  • 可测量几乎所有粉尘,粉末和固体颗粒
  • 可在倾斜和垂直管道中安装
  • 流量上限20t/h
  • 测量原理:微波原理
  • 在线流量测量

应用范围

    微波固体流量测量仪SolidFlow是专门为在管道中输送的固体物料的质量流量测量而研发的。


    微波固体流量测量仪SolidFlow应用于以下工况的在线测量:

           1nm -10mm的粉尘,粉末,颗粒

           气力输送的物料

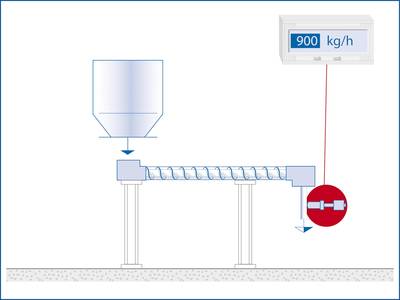

           机械输送系统后自由落体的物料


    微波固体流量测量仪SolidFlow具有简单安装和耐磨损的优点。

工作原理

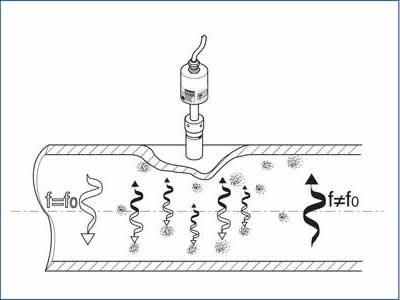

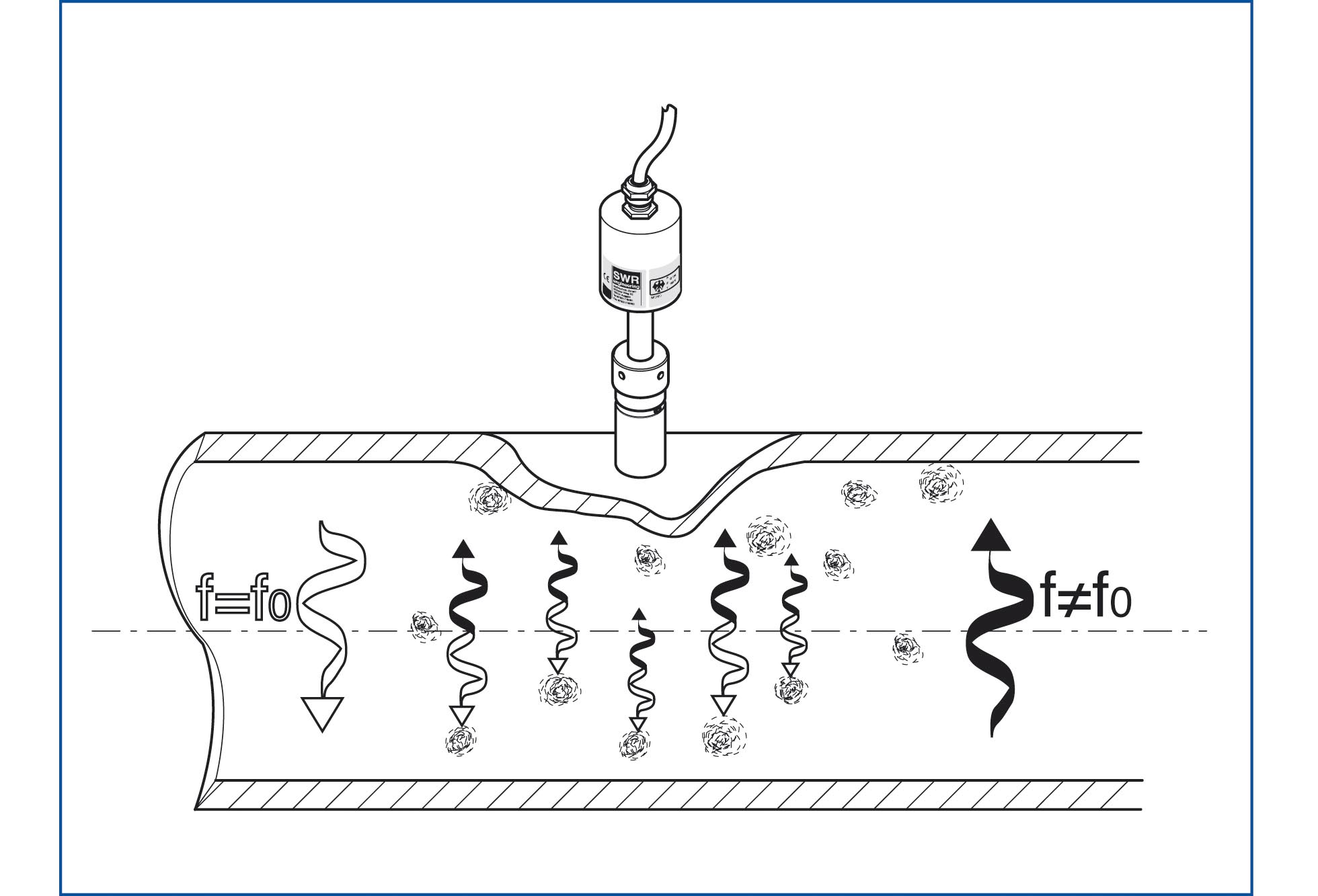

    SolidFlow 的传感器采用最新的微波技术,专门适用于金属管道内物料流量的测量。

    通过在金属管道形成的特殊微波耦合,产生一个测量场。在管道中耦合的微波被固体颗粒反射回来并被传感器接收。
    计算出被接收信号的频率和振幅。

    传感器工作原理类似于颗粒计数器,记录每单位时间内流动的物料颗粒的数量。

    应用多普勒原理,仅流动的颗粒能被测量。传感器的标定在安装完成后进行,通过简单的按键输入参考系数即可。

安装


    传感器的安装应根据上游区域和下游区域选择合适的安装位置。


    若测量管径大于200mm,则每个测量单位安装2或3个传感器,彼此间呈90°或120°角安装。

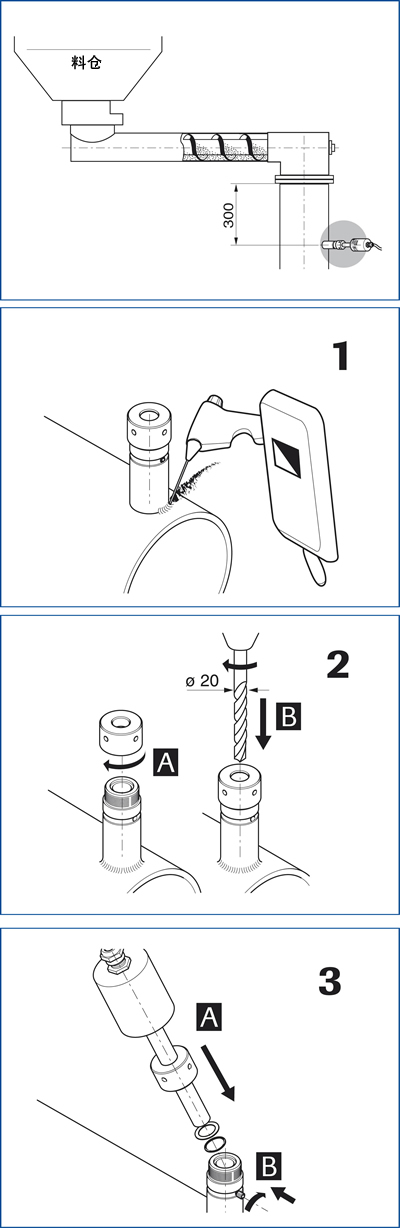

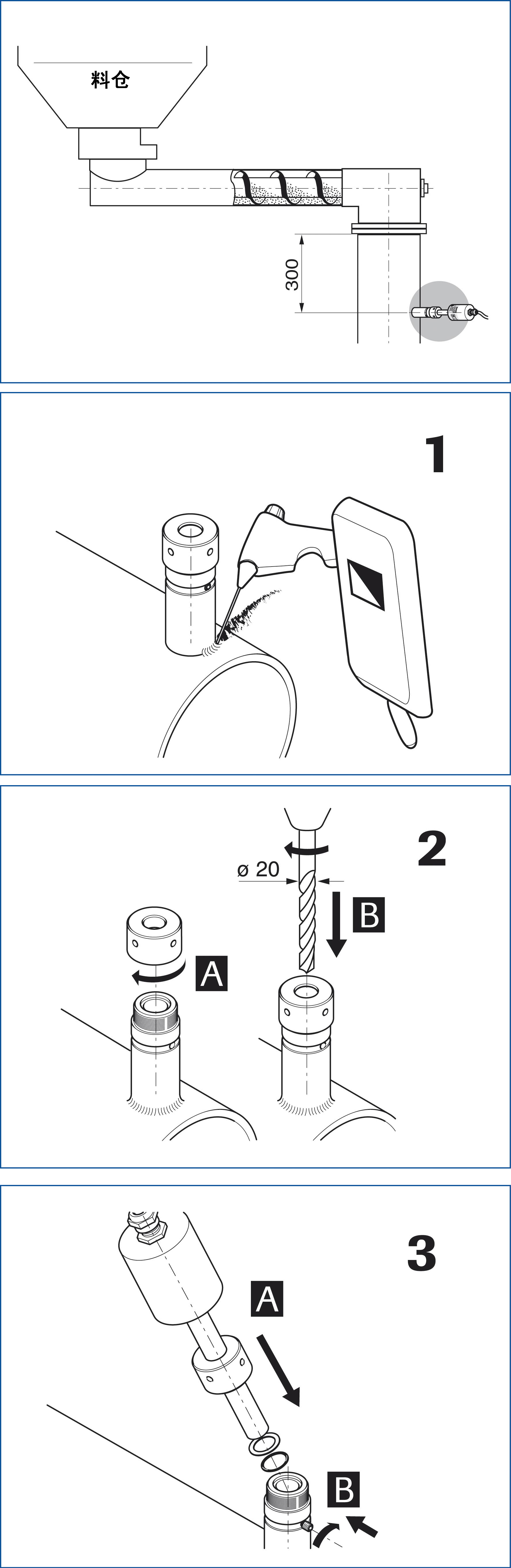

    对于自由落体的应用(例如在螺旋给料机或旋转阀后),在自由落体段300mm处是最佳安装点。更短的上游区域可酌情进行安装。


         将传感器底座(焊接底座)焊接到一个固定的位置。

         然后通过底座钻一个φ20mm 的孔穿过管道内壁。

         然后插入传感器并通过连接螺母固定,可以通过调节使传感器适应不同的管壁厚度。



调试:

    通过中央处理单元来进行调试。

    处理单元提供菜单式参数输入,如测量范围,理想物理单位或者测量信号的阻尼。

    4…20mA 电流或2…10V电压和脉冲(开环集电极)信号输出。

    菜单选择语言为德语,英语,法语。

技术参数

传感器 外壳 不锈钢 1.4541 或 St 52 钢
防护等级 IP 65, ATEX Cat.2G和1/2D
工作温度
传感器前端 -20℃ ... +  60℃
可选 -20℃ ... +200℃
传感器电子元件    0℃ ... +  60℃
最大工作压力 1 bar,可选 10 bar
工作频率 K-Band 24,125 GHz, ± 100 MHz
发射功率 最大 5 mW
重量 约1.3 kg
尺寸 Φ60, Φ20, L 271 mm
准确度 ± 2-5%(标定范围内)

中央处理单元 电源 110 / 230 V, 50 Hz 24VDC 110V可选
电源消耗 20 W, 24 VA
电流消耗 最大 1 A @ 24 V
防护等级 IP 65 按照 EN 60 529 / 10.91
工作温度 -10℃ ... +45℃
尺寸 258 x 237 x 174 mm (W x H x D)
重量 约 2.5 kg
连接 RS485
其他技术参数 防水接头 3 x M 16 (4.5 ... 10 mm Φ)
接线端子 0.2 ... 2.5 mm2 [AWG 24 ... 14|
电流输出 4 ... 20 mA (0 ... 20 mA), 负载 <700Ω或者
电压输出 2 ... 10 V (0 ... 10 V), 负载> 2k Ω
电报警输出 3路带转换器的继电器输出 最大 250 V AC, 1 A
流量累计 复位功能
数据存储 闪存
脉冲输出 开环集电极
尺寸 98  × 64 × 35mm(W×H×D)

产品信息/操作手册/用户信息调查表
